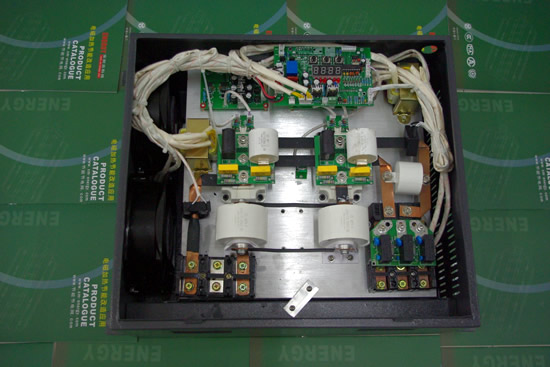

40KW三相全桥大功率控制板（全桥）

来源:厦门安耐吉科技有限公司 | 发布时间:2011-9-9 21:40:49 | 浏览次数：518

三相全桥40KW大功率电磁加热器机芯说明书

一、产品电气规格

1、额定电压频率：AC 380V / 50Hz

2、电压适应范围：310V~430V

3、额定功率： 40KW和50KW两种规格

二、环境适应能力

1、温度：-20℃~50℃；

2、湿度：≤95%

三、基本性能概述

1、电流与电压特性：恒流输出；

2、热效率≥90%；

3、IGBT模块过热保温度：85±5℃；

4、工作频率：17-30KHz；

5、全桥式串联谐振；

6、具有软启动加热/停止模式；

7、具有加热线圈短路保护功能；

8、具有一个精度为10位温度检测口，检测温度范围0-150℃；

9、具有显示IGBT工作温度，工作电流，工作频率功能；

10、可以调定时间工作，最大设定时间为255天，工作完毕显示END结束，要重新启动工作时，需输入密码才能启动。

11、机箱实物尺寸为：

20KW：长380*宽300*高250

30KW：450*宽350*高250

40KW和50KW：480*宽460*高180

四、安耐吉电磁加热器优势

1、电源采用宽电压设计，310V～440V 恒定功率输出，特别适合电网电压波动较大的场合使用；

2、采用两组原装进口英飞凌200AIGBT 模块全桥串联谐振结构，产品质量更稳定，抗干扰能力更强，长时间连续工作不烧板；

3、控制器采用铜条搭桥结构，电性能更加稳定；

4、增加PID 接口控制功能，0～5VDC 控制功率大小输出，使加热温度控制更精确，更适合各种加热设备的生产配套；

5、自带数码显示器可方便显示工作电流、工作频率、IGBT 温度、PWM 参数，还可设置工作时间，即时间到了控制器自动停止工作须输入特写的密码方可重新启动，特别适合电磁加热节能改造推广，以防收款困难问题与纠纷；

6、引起日本先进技术，产品出厂前经过严格的功能测试与老化测试，质量得到有效保障，年返修率1.2％；

7、全国统一保修1 年，产品终生服务，让您无后顾之忧！
