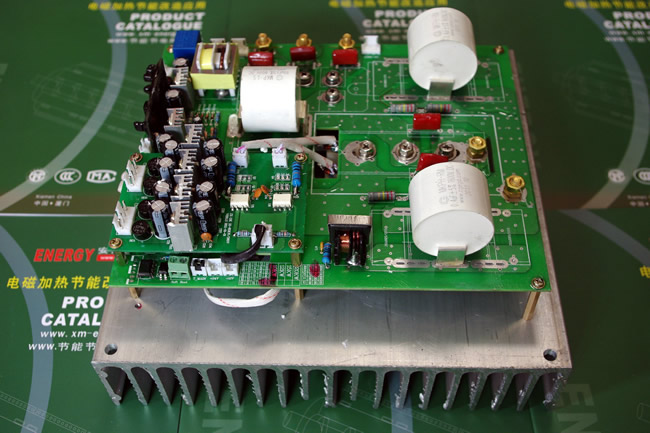

三相10KW大功率电磁加热主板规格书
一、产品电气规格
1、额定电压频率：AC 380V / 50Hz
2、电压适应范围：310V~430V
3、额定功率： 10KW
4、功率调节范围：30%-100%
二、环境适应能力
1、温度：-20℃~50℃；
2、湿度：≤95%
三、基本性能概述
1、电流与电压特性：恒流输出；
2、热效率≥90%；
3、IGBT过热保温度：85±5℃；
4、工作频率：17-30KHz；
5、半桥式串联谐振；
6、具有软启动加热/停止模式，高用户设置；使用灵活；
7、具有加热线圈短路保护功能；
8、自动相位跟踪；
9、实物尺寸均为：长250*宽250*高130（散热风扇需另外装，随身配套两个380V150mm的散热风扇）
10、平均无故障时间10000小时以上
四、大功率电磁加热器系统接线说明及示意图
1、 一个指示灯：正常工作时：指示灯长亮；没负载或者说不加热时：指示灯亮0.5S,灭0.5S循环；
2、RW调节功率大小30%-100%功率(把后面的焊锡断开后接一个10K可调节电阻即可做外置电位器调节功率，一般不用)
3、T—MAIN软启动接口（红色开关打在OFF边时T—MAIN开路工作，闭合停止；红色开关打在ON边时T—MAIN闭合工作，断开停止。）
4、A、B 、C是三相三线制电源输入。
5、OUT1和OUT2是接加热线圈。
五、 安耐吉电磁加热板优势
1、电源采用宽电压设计，310V～440V 恒定功率输出，特别适合电网电压波动较大的场合使用；
2、采用进口英飞凌100A IGBT 模块半桥串联谐振结构，产品质量更稳定，抗干扰能力更强，长时间连续工作不烧板；
3、增加PID 接口控制功能，0～5VDC 控制功率大小输出，使加热温度控制更精确，更适合各种加热设备的生产配套；
4、增加12V 和24V 电压控制接口，便于固态继电器控制使用；
5、引起日本先进技术，产品出厂前经过严格的功能测试与老化测试，质量得到有效保障，2010年全年返修率0.5％；
6、全国统一保修1 年，产品终生服务，让您无后顾之忧
|
