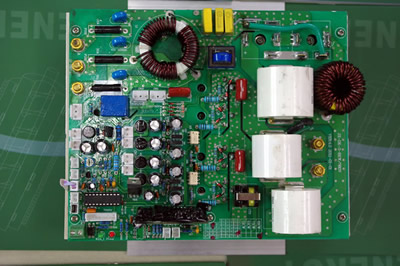

半桥三相380v8KW电磁感应加热控制器
二、环境适应能力 1、温度：-20℃~50℃； 2、湿度：≤95% 三、基本性能概述 1、电流与电压特性：恒流输出； 2、热效率≥90%； 3、IGBT过热保温度：95±5℃； 4、工作频率：16-20KHz； 5、半桥式串联谐振； 6、具有软启动加热/停止模式； 7、具有加热线圈短路保护功能； 8、具有一个精度为10位温度检测口，检测温度范围0-150℃； 9、具有多个线圈叠加功率达100KW以上工作而互不干扰； 10、实物尺寸均为：长220*宽200*高110（散热风扇需另外装，随身配套一个380V150mm的散热风扇） 11、平均无故障时间10000小时以上 四、系统接线说明及示意图 1、一个指示灯：正常工作时：指示灯长亮；没负载或者不工作时：指示灯亮0.5S,灭0.5S循环。 2、JieShou此端子是用来启动/停止的。当处于开路时是工作的；当闭合时是停止的（也可以设置为当处于闭合路时是工作的，当开路时是停止的）。用户也可以不用它。要想停止它，断开它的总电源即可。 3、RW此端子是用来接调节功率。 4、A、B 、C是三相三线制电源输入。 5、OUT1和OUT2是接加热线圈。 6、线圈参考参数：云母绕包玻璃纤维编织耐高温电缆。 8KW横截面10mm2电感量为180-250uH，大约绕在炮筒上线长在36米左右，保温棉厚度约为15-20mm。 7、简单调试方法：工作每相电流正常为10-10.5A左右，显示工作频率正常为17-20K左右，要是频率高了，就必需品加大线圈，反之就减小线圈。调试好后。拔掉显示器。 特别强调：如果你希望故障率为零，请把主板的电流调到额定电流的85%，8kw为8-9.5A,频率在18-20khz之间！！ 注意：铝片不能接地！！
