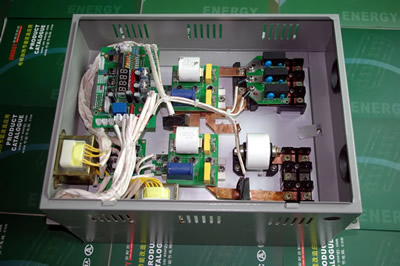

20kw全桥大功率电磁加热主板
一、产品电气规格
1、额定电压频率：AC 380V / 50Hz
2、电压适应范围：310V~430V
3、额定功率： 20KW；30KW;；40KW和50KW四种规格
二、环境适应能力
1、温度：-20℃~50℃；
2、湿度：≤95%
三、基本性能概述
1、电流与电压特性：恒流输出；
2、热效率≥90%；
3、IGBT 过热保温度：85±5℃；
4、工作频率：16～30KHz；
5、全桥式串联谐振，采取美观实用的铜条搭桥结构；
6、采用国内最新研制的谐振电容模块，使电路接线变得简单；
7、采用日本富士专用IGBT 模块驱动器；
8、采用世界名牌英飞凌IGBT 模块；
9、采用进口高速霍尔传感器以及高可靠锁相环跟踪电路，使主机工作稳定；
10、具有软启动加热/停止模式；
11、自带简易数码显示操作面板，可以显示工作频率、输入电流、线圈输出电流大小、IGBT
温度等参数，便于安装与调试，还可以显示正常上电时间和加热工作时间以及出厂日期；
12、可以设置1-255 天工作，计时完毕自动关闭，需输入密码方可以解除，用户也可以设置自己的密码，设置后一定要牢记；
13、支持0～5V PID 输入控制功率接口，可以控制输出功率为线性工作状态；
14、外接一个10KΩ电位器可以调功率30％～100％，适用于商用电磁炉等场合；
15、支持外接计算机，可以远程操控主机工作状态；
16、具有一个精度为10 位温度检测口，检测温度范围0～200℃；
17、具有加热线圈短路保护功能；
18、具有多个线圈叠加功率达200KW(10 台以上)以上同时工作而互不干扰；
19、机箱实物尺寸为：长450*宽350*高250
20、平均无故障时间10000 小时以上
21、机箱实物尺寸为：
20KW：长380*宽300*高250
30KW：450*宽350*高250
40KW：480*宽460*高180
50KW：480*宽460*高180
四、 安耐吉电磁感应加热器优势
1、电源采用宽电压设计，310V～440V 恒定功率输出，特别适合电网电压波动较大的场合使用；
2、采用两组原装进口英飞凌100A-300A IGBT 模块全桥串联谐振结构，产品质量更稳定，抗干扰能力更强，长时间连续工作不烧板；
3、控制器采用铜条搭桥结构，电性能更加稳定；
4、自带数码显示器可方便显示工作电流、工作频率、IGBT 温度、PWM 参数，还可设置工作时间，即时间到了控制器自动停止工作须输入特写的密码方可重新启动，特别适合电磁加热节能改造推广，以防收款困难问题与纠纷；
5、引起日本先进技术，产品出厂前经过严格的功能测试与老化测试，质量得到有效保障，年返修率1.2％；
6、全国统一保修1 年，产品终生服务，让您无后顾之忧！
1、一个指示灯：正常工作时：指示灯长亮；没负载或者说不加热时：指示灯亮0.5S，灭0.5S循环；
2、T－MAIN 软启动接口；
3、A、B 、C 是三相三线制电源输入；
4、OUT1 和OUT2 是接加热线圈；
5、线圈参数：
20KW：
云母包高温线：10mm2以上，电感量250-300uH（线长502米左右）（电源工作电流25-30A）
30KW：
云母包高温线：16mm2以上，电感量200-230uH（线长35-38米左右）（电源工作电流40-45A）
40KW：
云母包高温线：20mm2以上，电感量160-180uH（线长30米左右）（电源工作电流55-60A）
50KW：
云母包高温线：20mm2以上，电感量120-140uH（线长25米左右）（电源工作电流70-75A）50kw的保温棉适当加厚点。在1.2cm为好
说明：以上电感量为参考值，实际时以工作电流和显示频率为准。
注意：线圈绕在管道时保温棉厚度均约为10mm
