如何简单鉴别大功率全桥电磁加热主板和半桥电磁加热主板以及全桥和半桥的差别:

鉴于最近很多客户在了解：大功率全桥电磁加热主板和大功率半桥电磁加热主板的如何简单鉴别，更多人问我们公司为什么15kw以上的都要用全桥铜条架构，大功率电磁加热主板全桥和半桥到底有什么差别，

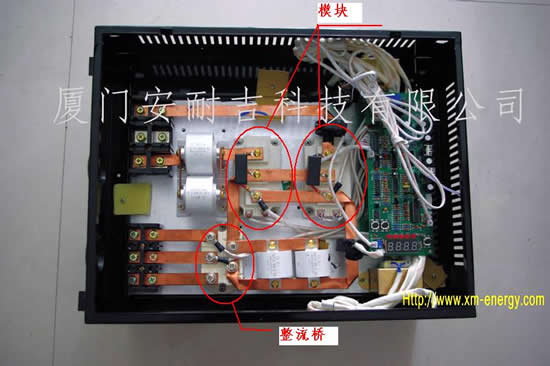

　　其实鉴别全桥电磁加热主板和半桥电磁加热主板很简单，直接打开外箱看里面有几个模块就明白了，如下图：这个是我公司生产的30kw的全桥电磁加热主板，如果主板上有2个模块的，白白的那两个，另外一个是整流桥，就是全桥架构的，如果是只有一个模块，当然也有一个整流桥，那一定是半桥的

　　但是为什么我公司15kw以上的全部用高成本的全桥呢？而市面上有公司用半桥在做大功率的主板，核心原因就是半桥少用一个模块！其实这个大功率主板最贵的就是这个德国进口的英飞凌模块（我公司用的），占整个主板的80%以上的成本，半桥用一个，全桥用2个，自然成本差别很大。有些公司为了恶性价格竞争，减低成本，就采用半桥来降低成本，从而降低价格和质量，达到价格竞争的目的，

但是半桥和全桥对大功率板有什么差别呢？为什么我们公司在大功率主板会用高成本的全桥架构呢？

　　这是因为半桥应用于15kw大功率电磁加热主板有以下缺陷：

一、 半桥主板在工作20分钟以后功率降很利害，少的降10-20%，多的降30-40%，所以现在很多市面上的25kw的主板，按正常功率电流应该在37A左右，可是真的工作后，电流可能只剩下20几安，换句话说，功率变成15kw左右！所以建议大家量量他们的工作电流。

二、 半桥线圈用得很粗。是全桥的两倍。同样是30kw的主板，全桥只需要16平方的高温线，半桥就要用32平方以上的线，这个导致实际用户主板上省钱了，但要多花买线的钱！

三、 线圈发热很严重：因为半桥输出电流是全桥的2倍大，有基础电工知识的都知道，电流越大，线圈就越容易发热，导致能量浪费在自身发热上。

四、 最关键是：半桥模块承受电流应力要比全桥大得多，这样容易导致模块坏掉，所以主板的使用寿命要比全桥短得多，故障率也大大增加，所以才出现水料造粒机上半桥很容易坏。

五、加热面积小：由于半桥需要的感量小，导致加热面积小，可加热范围受限。

　　所以半桥最好功率不能大于15KW。用我们技术的话说：用半桥做30KW那是他们在乱搞，我们全桥30KW，虽然成本贵40%以上，但主板工作负荷相当于半桥15KW工作负荷，两种机工作的性能稳定性当然是不能相比的。
