您现在的位置:安耐吉科技 > 产品中心 > 电磁加热器 >

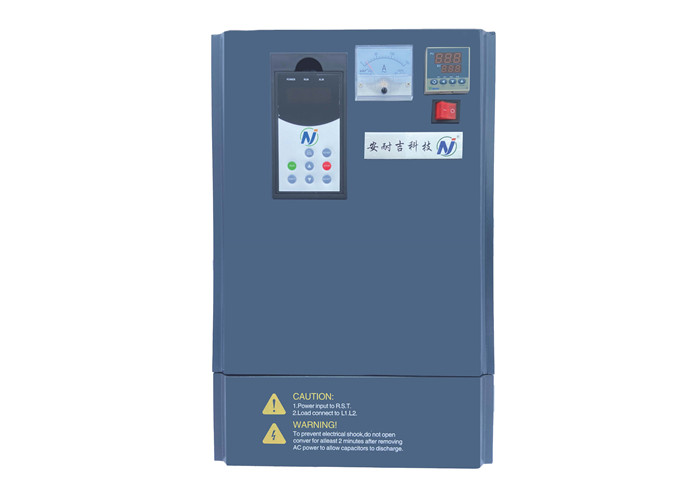

60KW电磁加热器一体机

型  号:ANJ2014-T0060W-3T
产品规格:60KW
功能简介:ANJ2014-T0060W-3T 60KW含温控器电流表壁挂式电磁加热器一体机,采用本公司第三代DSP数字处理平台技术,开放式应用结构,超宽电感量适应线圈范围,通过数字可编程控制系统可以实现不同客户、不同场合的专用功能。
产品应用:塑料机械加热、熔炼炉、采暖热水器、各种锅炉、食品加工、工业机械加热、模具加热、纺织、印染、焊接预热、石油天然气输送及管道加热等行业应用。
订购热线:18059800849

60KW电磁加热控制器一体机

   ANJ数字恒流系列60KW电磁加热器是我公司专门针对塑料机械加热、熔炼炉、采暖热水器、各种锅炉,食品加工,工业机械加热,模具加热,纺织印染。焊接预热,石油天然气输送及管道加热等行业应用。

   特点是各种工业高效加热中应用十分广泛,具有很强的节能效果,热效率达98%以上,比电阻式加热、天然气节能达30%以上。

   ANJ恒流-60KW采用本公司第三代DSP数字处理平台技术,开放式应用结构,超宽电感量适应线圈范围,通过数字可编程控制系统可以实现不同客户、不同场合的专用功能。




ANJ恒流系列主要特点:


●强大的控制平台 ●线圈自适应,超大电感量范围

●领先的PWM移相算法 ●DSP数字控制系统

●开放式硬件架构 ●世界名牌英飞凌IGBT变频技术

●完美的可靠性设计 ●人机工程设计


●多达30多种保护功能 ●丰富的外围接口



产品的基本性能参数


名称
参数性能
额定功率
60KW
额定电流
90A
额定电压频率
AC 380V/50Hz
电压适, 应范围
AC310-460V
适应环境温度
-20℃~50℃
适应环境湿度
≤95%
功率调节范围
10%-100%无级调节
热转换效率
≥98%
有效功率
≥85%
工作频率
10-30KHz
主电路结构
全桥式串联谐振
控制系统
数字芯片DSP控制高频感应加热
应用模式
开放式应用平台
显示器
可编程数字显示器
启动时间
〈3S
瞬间过流保护时间
≤2uS
功率过载保护
130%瞬间保护
软启动方式
具有完全电气隔离软启动加热/停止模式
支持PID调节功率
识别0-5V输入电压
支持0-150℃负载温度检测
精度达±1℃
冷却方式
强制风冷,采用3个120mm高速直流风机
安装方式
壁挂式
60KW线圈参数
电感量130-160μH,线径横截面大于32mm2,或双支162mm2并联,
加热距离
20-25mm
使用寿命
>50000H
DSP 芯片数字信号处理器
DSP控制系统

感应加热 TMS320F2810 DSP 芯片简要说明

数字信号处理器 DSP 芯片已广泛应用于通信、自动控制、航天航空、军事、医疗等领域。

TMS320F2810 DSP 芯片具有如下主要特点:
(1) 在一个指令周期内可完成一次乘法和一次加法;
(2) 程序和数据空间分开,可以同时访问指令和数据;
(3) 片内具有快速 RAM,通常可通过独立的数据总线在两 RAM 块中 同时访问;
(4) 具有低开销或无开销循环及跳转的硬件支持;
(5) 快速的中断处理和硬件 I/O 支持;
(6) 具有在单周期内操作的多个硬件地址产生器;
(7) 可以并行执行多个操作;
(8) 支持流水线操作,使取指、译码和执行等操作可以重叠执行。

数字信号处理系统的优越性表现为:
1:灵活性好:当处理方法和参数发生变化时,只需通过改变软件设计以适应相应的变化;
2:精度高:信号处理系统可以通过 A/D 变换的位数、处理器的字长和适当的算法满足精度要求;
3:可靠性好:处理系统受环境温度、湿度、噪声及电磁场的干扰所造成的影响较小;
4:可大规模集成:随着半导体集成电路技术的发展,数字电路的集成度可以做得很高,具有体积小、功耗小、产品一致性好等优点。

说明:以上电感量为参考值,实际时以工作电流和显示频率为准。
注意:线圈绕在管道时保温棉厚度高于20mm-25mm


线圈参考参数与测试方法:可参考网安装视频 - 厦门安耐吉科技有限公司 (energy88.com)

具体随着版本变化,可能有微调,请联系我公司技术员
